تعد أنواع قواطع التيار المتبقي (RCBO) ضرورية لأنها تساعد في اختيار الحماية المناسبة بناءً على نوع الحمل.
تنبع أهمية اختيار قاطع الدائرة الكهربائية المتبقي (RCBO) المناسب من احتمال حدوث الحمل الزائد، وقصر الدائرة، وتيار العطل المتبقي في الدائرة الكهربائية.
تتمتع الأنواع المختلفة من قواطع التيار المتبقي (RCBO) بدرجات متفاوتة من القدرة على الكشف عن التيار المتبقي.
يقدم هذا الدليل معلومات عن أنواع قواطع الدائرة الكهربائية ذات الحماية من التيار الرجعي (RCBO)، وكيفية عملها، والأغراض التي يمكن استخدامها من أجلها، والمزايا والعيوب التي تتميز بها، وكيفية اختيارها.
كما يقدم الدليل معلومات حول مشكلات التثبيت والمواصفات والصيانة ونصائح الشراء.
لماذا يُعد نوع قاطع الدائرة الكهربائية ذات الحماية من التيار الزائد (RCBO) أمرًا مهمًا؟
تؤدي الأحمال الكهربائية المختلفة إلى أنواع مختلفة من سلوك التيار المتبقي.
لذلك، من الضروري اتخاذ القرار الصحيح عند اختيار قواطع الدائرة الكهربائية ذات الحماية من التيار المتردد (RCBO) لضمان الحماية.
سيؤدي ذلك إلى جعل عملية التركيب أكثر أمانًا للجميع وتقليل حالات التعثر غير الضرورية إلى أدنى حد.
يجب على المشترين اختيار قواطع الدائرة الكهربائية ذات الحماية من التيار الزائد (RCBO) وفقًا للجهد والتيار والحمل.

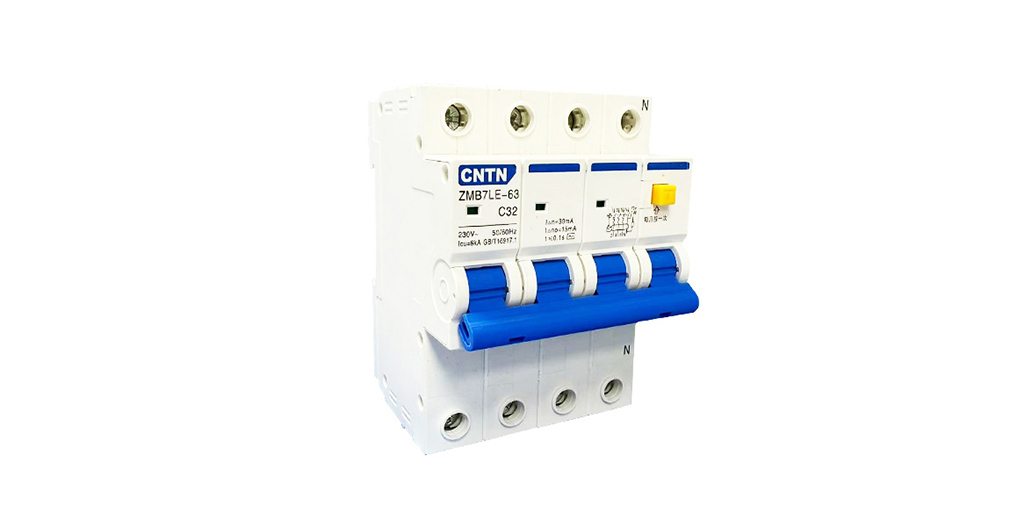

ما هو جهاز RCBO؟
يُشير الاختصار RCBO إلى “قاطع التيار المتبقي المزود بحماية ضد التيار الزائد”.”
هذا نوع من معدات حماية الدوائر الكهربائية يجمع بين ميزات قواطع الدائرة المصغرة والحماية من التيار المتبقي.
تضمن قواطع التيار الكهربائي ذات الحماية من التسرب (RCBO) حماية الدوائر الكهربائية من أي نوع من أنواع الحمل الزائد، والدوائر القصيرة، والتسرب الأرضي.
تراقب قواطع الدائرة الكهربائية ذات الحماية من التيار الزائد (RCBO) الحالة الحالية للدائرة وتقوم بفصلها تلقائيًا في حالة حدوث أي عطل.
الأنواع الرئيسية لمفاتيح RCBO
توفر الأنواع المختلفة من قواطع التيار المتبقي (RCBO) درجات متفاوتة من الحماية من التيار المتبقي. ومن المهم فهم خصائصها لتمكين المستهلكين من استخدامها مع الأحمال الكهربائية المناسبة.
نوع AC RCBO
تم تصميم قواطع التيار المتردد (RCBO) من النوع AC للكشف عن الأعطال المتبقية في التيار المتردد القياسي.
عادةً ما تكون هذه الأجهزة مناسبة للأحمال التي تعمل بالتيار المتردد القياسي ذات الخصائص الكهربائية البسيطة.
وتشمل الاستخدامات النموذجية الإضاءة العادية والأجهزة المقاومة القياسية.
العيب الوحيد لهذه الأجهزة هو أنها لا تستطيع دائمًا توفير الحماية المناسبة للأحمال الإلكترونية.
مفتاح التيار المتردد (RCBO) من النوع A
تستجيب قواطع التيار المتبقية من النوع A لكل من التيارات المتبقية في التيار المتردد والتيار المستمر النبضي.
وهذا يجعلها أكثر ملاءمة للاستخدام مع الأجهزة الإلكترونية.
وغالبًا ما تُستخدم في المنشآت المنزلية والتجارية التي تحتوي على أجهزة وأنظمة تحكم إلكترونية.
مفتاح التيار المتردد من النوع F
توفر قواطع التيار المتبقية من النوع F الحماية من التيارات المتبقية ذات التيار المتردد، والتيار المستمر النبضي، وأنواع التيارات المتبقية ذات الترددات المختلطة.
وهي مصممة لتلبية احتياجات التركيبات الإلكترونية المتطورة نسبيًا، مثل تلك التي تحتوي على محركات ذات سرعة متغيرة وأحمال أخرى مماثلة.
وذلك لأنها تكتشف مجموعة أوسع من أنواع التيارات المتبقية.
مفتاح التيار المتردد ذو الحماية من الصدمات الكهربائية (RCBO) من النوع B
تتمتع قواطع التيار المتبقية من النوع B (RCBO) بقدرات الكشف عن التيارات المتبقية من التيار المتردد، والتيار المستمر النابض، والتيار المستمر.
صُمم هذا الجهاز للاستخدام في تركيبات كهربائية محددة تتطلب الكشف عن التيار المتبقي في نطاقات أوسع.
قد تُستخدم هذه التطبيقات في مجال إلكترونيات الطاقة المتقدمة وفي بعض المنشآت التي قد تشهد تسربًا طفيفًا للتيار المستمر.
مقارنة بين أنواع قواطع الدائرة الكهربائية ذات الحماية من التيار الزائد (RCBO)
تساعد مقارنة أنواع قواطع التيار المتبقي (RCBO) المشترين على فهم قدراتها في الكشف عن التيار المتبقي واختيار وسيلة الحماية التي تتناسب مع الخصائص الكهربائية للدائرة المقصودة.
| عامل المقارنة | النوع AC | النوع أ | النوع F | النوع ب |
|---|---|---|---|---|
كشف التيار المتبقي |
مكيف الهواء |
تيار متردد + تيار مستمر نابض |
تيار متردد + تيار مستمر نابض + تردد مختلط |
تيار متردد + تيار مستمر نابض + تيار مستمر منتظم |
التطبيقات النموذجية |
الأحمال الأساسية للتيار المتردد |
المعدات الإلكترونية |
الأحمال الإلكترونية المتطورة |
الأنظمة المتخصصة |
نطاق الحماية |
أساسي |
أوسع نطاقاً |
متقدم |
الأوسع نطاقًا |
تعقيد التطبيق |
منخفضة |
متوسط |
متوسط – مرتفع |
عالية |
الاحتياجات النموذجية للاختيار |
الأحمال القياسية |
الأجهزة المنزلية الحديثة |
المعدات ذات السرعة المتغيرة |
المعدات المتخصصة |
كيف تعمل الأنواع المختلفة من قواطع التيار المتكرر (RCBO)؟
تختلف درجة الحماية التي توفرها أجهزة RCBO باختلاف التيارات المتبقية.
إن معرفة كيفية عمل هذه المنتجات أمر مفيد في مساعدة المستهلكين على اتخاذ قرار مستنير عند شرائها.
مبدأ عمل قاطع الدائرة الكهربائية المزود بمفتاح (RCBO)
تم تصميم قاطع الدائرة الكهربائية ذات الحماية من التيار الزائد (RCBO) لكي يكتشف مقدار التيار الذي يتدفق إلى الدائرة التي يحميها ومنها.
في الظروف العادية، تكون القيمتان متساويتين. ومع ذلك، عندما ينشأ تيار تفاضلي نتيجة لأي عطل، فإن قاطع الدائرة الكهربائية التلقائي (RCBO) ينطلق ويقطع التيار الكهربائي.
كيف تؤثر حساسية قاطع الدائرة الكهربائية (RCBO) على مستوى الحماية
تحدد حساسية قاطع الدائرة الكهربائية المتبقي (RCBO) مقدار التيار المتبقي الذي يجب اكتشافه قبل تشغيل الجهاز.
يُعد اختيار مستوى الحساسية أمرًا ضروريًا لضمان سلامة الأفراد والمعدات، فضلاً عن منع حدوث انقطاع غير ضروري للتيار.
يتم تحديد درجة الحساسية المطلوبة بناءً على متطلبات معينة.
متى ينبغي استخدام كل نوع من أنواع قواطع التيار المتبقي (RCBO)؟
تم تطوير أنواع مختلفة من قواطع التيار المتبقي (RCBO) لتناسب أحمالًا وتيارات متبقية متنوعة. وسيتم مناقشة هذا الأمر بالتفصيل في الفقرات التالية.
النوع AC — الأنسب للأحمال الأساسية لمكيفات الهواء
قد تعمل قواطع الدائرة الكهربائية ذات التيار المتردد (RCBO) من النوع AC بشكل جيد مع الأحمال الأساسية التي تعمل بالتيار المتردد والتي تُظهر سلوكًا كهربائيًا عاديًا.
يمكن استخدامها في الحالات التي لا تتطلب سوى الكشف البسيط عن التيار المتبقي في التيار المتردد، مثل دوائر الإضاءة أو الدوائر المقاومية.
يُنصح المستخدمون بعدم استخدامها مع الأجهزة التي لا تستطيع هذه الأجهزة الكشف عن التيارات المتبقية فيها.
النوع «أ» — الأنسب للأجهزة الإلكترونية الحديثة
تُعد قواطع الدائرة الكهربائية ذات الحماية من التيار الزائد (RCBO) من النوع «أ» أكثر ملاءمةً عادةً للدوائر التي تحتوي على أجهزة إلكترونية تعمل داخلها.
ويعود السبب في ذلك إلى أن قواطع التيار المتبقّي من النوع «أ» (RCBO) قادرة على الكشف عن التيارات المتبقية المترددة والتيارات المتبقية المستمرة النبضية، مما يجعلها مثالية للاستخدام مع الأجهزة ومصادر الطاقة الإلكترونية.
النوع F — الأنسب للأحمال الإلكترونية المتقدمة
تُعد قواطع التيار المتبقّي ذات الحماية من الصعق الكهربائي (RCBO) من النوع F مناسبة لبعض الأحمال الإلكترونية المتطورة التي قد تحتوي على تيار متبقّي بترددات مختلطة.
ويمكن استخدامها في المعدات التي تعمل بمحركات ذات سرعة متغيرة وغيرها من المعدات ذات الصلة التي تتطلب رصدًا أوسع نطاقًا للتيار المتبقي من أجل توفير حماية فعالة للدوائر الكهربائية.
النوع ب — الأنسب للأنظمة الكهربائية المتخصصة
يضمن قاطع الدائرة المتبقية من النوع B (RCBO) كفاءة أعلى في الكشف عن التيار المتبقي، بما في ذلك التيارات المستمرة السلسة.
وهي مناسبة للتركيبات الكهربائية الفريدة التي تتطلب حماية متطورة.
يجب التخطيط للتركيب بعناية، لأن اختيار قاطع الدائرة الكهربائية المتبقي (RCBO) المناسب يعتمد على طبيعة المعدات والتيارات المتبقية.
دليل تفصيلي لاختيار نوع قاطع الدائرة الكهربائية (RCBO) المناسب
يتطلب اختيار قاطع الدائرة الكهربائية المزود بقاطع التيار المتردد (RCBO) إجراء تحليل للدائرة، والحمل، والقيم الكهربائية، واعتبارات الحماية، واعتبارات التركيب، والمعايير قبل اتخاذ القرار.
الخطوة 1: تحديد الحمل الكهربائي
أولاً، حدد المعدات المرتبطة بالدائرة. حدد ما إذا كانت الدائرة مزودة بمعدات بسيطة تعمل بالتيار المتردد، أو معدات إلكترونية، أو أحمال متغيرة السرعة، أو معدات إلكترونية للطاقة.
إن معرفة الحمل سيساعد في تحديد نوع قاطع الدائرة الكهربائية المتبقي (RCBO) الذي يمكنه توفير الحماية من التيار المتبقي.
الخطوة 2: تحديد نوع قاطع التيار المتبقي
التعرف على أنواع التيار المتبقي التي قد تنشأ أثناء التشغيل العادي أو في حالات الأعطال الكهربائية.
حدد احتمالية وجود تيار متردد، أو تيار مستمر نابض، أو تيار مزدوج التردد، أو تيار مستمر سلس قبل اختيار قاطع الدائرة الكهربائية ذي القاطع الحراري (RCBO) المناسب.
الخطوة 3: فحص جهد الدائرة
تأكد من معرفة جهد الدائرة الكهربائية قبل اختيار قاطع الدائرة الكهربائية ذي الحماية من التيار المتردد (RCBO).
يجب أن يتطابق الجهد المقنن لقاطع الدائرة مع الجهد المقنن للدائرة لضمان التشغيل الآمن.
الخطوة 4: حساب القيمة الاسمية للتيار المطلوب
حدد الحمل المتوقع للدائرة، ثم اختر التيار المقنن المناسب.
يُنصح بضبط السعة بحيث تحمي الدوائر والمعدات المتصلة بها من التلف دون حدوث انقطاع غير ضروري للتيار.
الخطوة 5: اختيار نوع قاطع الدائرة الكهربائية مع مفتاح التشغيل (RCBO) المناسب
قارن الأحمال المحددة بأنواع قواطع التيار الكهربائي ذات الحماية من التسرب (RCBO) من الفئات AC أو A أو F أو B التي قد تكون متوفرة.
اختر النوع المناسب الذي يوفر حماية مناسبة من التيار المتبقي دون إضافة حماية غير ضرورية للدائرة.
الخطوة 6: التحقق من قدرة الكبح
تأكد من أن قاطع الدائرة الكهربائية (RCBO) يتمتع بقدرة قطع كافية لمواجهة تيار العطل المتوقع حدوثه أثناء التركيب.
تتيح قدرة القطع الكافية لمفتاح RCBO قطع تيارات العطل بأمان كلما دعت الحاجة إلى ذلك.
الخطوة 7: التحقق من تكوين القطب
اختر العدد الصحيح من الأقطاب وفقًا لتصميم الدائرة ومتطلبات العزل.
إن الاختيار الصحيح للأقطاب سيسهل عملية فصل الدائرة، وتخطيط الأسلاك، والتنسيق مع شبكة إمداد الكهرباء.
الخطوة 8: التحقق من الشهادات والمعايير
عند الشراء، تأكد من وجود الشهادات والمعايير الكهربائية اللازمة.
يمكن اعتبار المنتجات التي حصلت على شهادات اعتماد أكثر أمانًا وأفضل جودةً وأكثر امتثالًا للمعايير مقارنةً بتلك التي تفتقر إلى الوثائق الفنية.
مقارنة بين أنواع قواطع الدائرة الكهربائية ذات الحماية من التيار الزائد (RCBO)
ينبغي مقارنة المواصفات الفنية قبل الشراء، لأن الجهد، والتيار، وقيمة التيار المتبقي، وقدرة القطع، وعدد الأقطاب، والشهادات تؤثر بشكل مباشر على أداء الحماية.
| المواصفات | لماذا هذا مهم؟ | ما الذي يجب التحقق منه |
|---|---|---|
نوع قاطع التيار المتبقي (RCBO) |
تتوافق مع خصائص التيار المتبقي |
ورقة بيانات المنتج |
التيار المقنن |
يمنع التحميل الزائد |
حساب الأحمال |
الجهد المقنن |
يضمن توافق النظام |
المواصفات الفنية |
القيمة الاسمية للتيار المتبقي |
يحدد مستوى الحماية من التسرب |
ورقة بيانات RCBO |
القدرة الاستيعابية |
يتعامل مع تيارات الأعطال |
بيانات الشركة المصنعة |
عدد الأعمدة |
يدعم العزل الصحيح للدوائر الكهربائية |
تصميم الأسلاك |
خصائص الرحلة |
يؤثر على استجابة الدائرة |
وثائق المنتج |
التصديق |
يؤكد الامتثال |
وثائق الاعتماد |
يجب مراجعة كل مواصفة مقارنةً بالدائرة المقصودة لضمان التوافق، والتشغيل الموثوق، والحماية الكهربائية المناسبة.
التطبيقات الشائعة لأنواع مختلفة من قواطع الدائرة الكهربائية ذات الحماية من التيار الزائد (RCBO)
تحتاج البيئات الكهربائية المختلفة إلى الحماية اعتمادًا على نوع المعدات الموجودة بها، وبيئة العمل، والمخاطر المحتملة المتعلقة بالتيار المتبقي فيها.
تسلط الأمثلة الواردة أدناه الضوء على الاستخدامات المتنوعة لأنواع مختلفة من قواطع الدائرة الكهربائية ذات الحماية من التيار الزائد (RCBO).
الأنظمة الكهربائية السكنية
في المنشآت السكنية، تُستخدم قواطع الدائرة الكهربائية ذات الحماية من التيار الزائد (RCBO) في الإضاءة، والمقابس، وحماية الأجهزة الكهربائية، والمطابخ، والحمامات، وغيرها من الدوائر الفردية.
قد تكون الحماية من النوع «أ» كافية لأحدث الأجهزة الإلكترونية، ولكن يجب اختيار قاطع الدائرة الكهربائية المزود بحماية من التيار المتبقي (RCBO) وفقًا لخصائص التيار المتبقي في الجهاز.
المباني التجارية
سيشتمل المبنى التجاري على أنظمة الإضاءة، وأنظمة التدفئة والتهوية وتكييف الهواء، والمعدات المكتبية، ومآخذ الكهرباء، وأحمال أخرى.
عند اختيار قواطع الدائرة الكهربائية ذات الحماية من التسرب (RCBO)، يجب إجراء تقييم فردي للدوائر الكهربائية، لا سيما في الأماكن التي توجد بها معدات إلكترونية أو التي تتسم بارتفاع معدل التسرب.
تركيبات المكاتب والمحلات التجارية
تحتوي محطات العمل ومنافذ البيع بالتجزئة على أجهزة كمبيوتر وشاشات وأضواء وأجهزة إلكترونية ومنافذ كهربائية للاستخدام العام.
توفر قواطع التيار المتبقية (RCBO) المناسبة الحماية للدوائر الكهربائية من الحمل الزائد، وقصر الدائرة، والتيار المتبقي، وتضمن الأداء الفعال للكهرباء.
الأنظمة الكهربائية الصناعية
قد تشمل المنشأة الصناعية المحركات، وأجهزة التحكم، والمحركات الكهربائية، والأجهزة الميكانيكية، والأحمال الكهربائية المحددة.
يمكن اختيار الحماية من النوع F أو النوع B في بعض الحالات التي تولد فيها الأجهزة تيارات متبقية أكثر تعقيدًا.
أنظمة الطاقة الشمسية والطاقة المتجددة
قد تتضمن أنظمة الطاقة الشمسية الكهروضوئية محولات طاقة إلكترونية، بالإضافة إلى أنواع أخرى من المعدات التي تتميز بخصائص معينة فيما يتعلق بالتيار المتبقي.
يجب أن يتم اختيار قاطع الدائرة الكهربائية ذي الحماية من التيار الزائد (RCBO) وفقًا لتصميم النظام واحتياجات المعدات، بحيث يوفر الحماية المناسبة لأنظمة التيار المتردد المتوافقة.
أنظمة شحن المركبات الكهربائية
قد تتميز أجهزة شحن السيارات الكهربائية بخصائص كهربائية معقدة، فضلاً عن وجود تيار متبقي في التيار المستمر.
ستعتمد الحماية المناسبة من التيار المتبقي على نوع نظام الشحن الذي تم تصميمه، وعلى المواصفات التي حددتها الشركة المصنعة.
المعدات الإلكترونية الحساسة
قد تتطلب المعدات الإلكترونية الحساسة اختيارًا دقيقًا لأجهزة الحماية من التيار المتبقي، وذلك لمنع حدوث انقطاع غير مرغوب فيه في التيار دون المساس بالسلامة.
اعتمادًا على خصائص المعدات والتيارات المتبقية في النظام، يمكن النظر في استخدام واقي من النوع A أو F أو B.
التركيبات الكهربائية المتخصصة
ويمكن أن تشمل هذه المنشآت معدات خاصة، سواء كانت مخصصة للأغراض الطبية أو الصناعية أو في مجال الطاقة المتجددة أو الإلكترونيات التي تتطلب أجهزة حماية خاصة.
من الضروري إجراء تحليل شامل لمعايير مثل التيارات المتبقية، والقيم التصنيفية، وقدرة القطع، والمعايير قبل اختيار قاطع الدائرة الكهربائية ذي الحماية من التيار المتبقي (RCBO).
الأخطاء الشائعة عند اختيار أنواع قواطع التيار المتكرر (RCBO)
- اختيار النوع AC لأحمال غير مناسبة:قد يؤدي اختيار النوع AC للمعدات الإلكترونية إلى عدم كفاية الكشف عن التيار المتبقي وإلى انخفاض مستوى الحماية المقصود.
- تجاهل خصائص التيار المتبقي:قد يغفل المشترون عن نوع تيار التسرب الذي تنتجه المعدات، مما يؤدي إلى اختيار قاطع الدائرة الكهربائية المتبقي (RCBO) غير المناسب.
- اختيار القيمة الخاطئة للتيار المقنن:قد يؤدي التصنيف غير المناسب للتيار إلى حدوث انقطاع غير مرغوب فيه أو عدم توفير الحماية المناسبة من الحمل الزائد.
- تجاهل قدرة التحمل:قد يؤدي اختيار قدرة قطع غير كافية إلى منع الجهاز من قطع تيارات الأعطال المحتملة بأمان.
- شراء منتجات غير معتمدة:قد تثير المنتجات التي تفتقر إلى شهادات موثوقة أو وثائق فنية مخاوف لا داعي لها فيما يتعلق بالسلامة والامتثال والموثوقية على المدى الطويل.
قائمة مراجعة فنية قبل شراء قاطع الدائرة الكهربائية المتكامل (RCBO)
تساعد قائمة المراجعة الفنية المشترين على مقارنة مواصفات قواطع الدائرة الكهربائية ذات الحماية من التيار الزائد (RCBO) بشكل منهجي، والتأكد من توافق كل منتج مع الدائرة الكهربائية ومتطلبات السلامة وظروف التركيب.
| المواصفات | الأهمية | التحقق |
|---|---|---|
نوع قاطع التيار المتبقي (RCBO) |
الكشف الصحيح عن التيار المتبقي |
ورقة بيانات المنتج |
الجهد المقنن |
توافق النظام |
بيانات الشركة المصنعة |
التيار المقنن |
حماية الحمولة |
حساب الأحمال |
القيمة الاسمية للتيار المتبقي |
الحماية من التسرب |
المواصفات الفنية |
القدرة الاستيعابية |
الحماية من الأعطال |
ورقة بيانات المنتج |
عدد الأعمدة |
عزل الدوائر الكهربائية |
مخطط التوصيلات الكهربائية |
خصائص الرحلة |
أداء الدائرة |
وثائق الشركة المصنعة |
التصديق |
الالتزام بمعايير السلامة |
وثائق الاعتماد |
جودة المنتج |
الموثوقية على المدى الطويل |
معلومات عن الشركة المصنعة |
اعتبارات التركيب الخاصة بمفاتيح RCBO
ينبغي أن يتضمن التركيب السليم لمفتاح RCBO التوصيلات الكهربائية الصحيحة، والقطبية الصحيحة، والحجم المناسب للكابلات، والتوصيل الصحيح للأطراف، والقدرة المقننة المناسبة للجهاز.
يجب تحديد كل دائرة على حدة، ويُجرى الاختبار للتأكد من حسن سير العمل بعد التركيب. ويضمن التركيب الصحيح والاختبار حسن عمل قاطع التيار المتبقي (RCBO).
نصائح حول الصيانة والاختبار
تحتاج قواطع الدائرة الكهربائية ذات الحماية من التيار الزائد (RCBO) إلى صيانة دورية لضمان استمرار عملها بالشكل المتوقع.
فيما يلي قائمة بالإجراءات التي قد تساعد في تشخيص أي مشكلات مسبقًا.
الفحص البصري
افحص قاطع الدائرة الكهربائية (RCBO) بانتظام للتأكد من عدم وجود أي علامات تدل على تلف مادي، أو تغير في اللون، أو ارتفاع في درجة الحرارة، أو تشققات، أو أي تشوهات أخرى.
وسيساعد ذلك على تجنب أي مشاكل غير متوقعة تتعلق بحماية الدائرة الكهربائية.
فحص المحطة
تحقق من توصيلات الأطراف الكهربائية لمعرفة ما إذا كانت مفكوكة أو تعاني من أي مشاكل أخرى، مما قد يؤدي إلى ارتفاع درجة الحرارة.
ستضمن التوصيلات المحكمة أداءً كهربائيًّا ثابتًا وتمنع ارتفاع درجة الحرارة.
اختبار الرحلة
يجب إجراء اختبار قاطع الدائرة الكهربائية (RCBO) وفقًا لإرشادات الشركة المصنعة والمعايير الكهربائية.
يضمن الاختبار أن جهاز الحماية من التيار المتبقي يعمل بشكل سليم، وأنه يقطع الدائرة الكهربائية عند حدوث عطل فعلي.
مراقبة الدوائر الكهربائية
انتبه لأي انقطاع متكرر للتيار، أو حمل زائد، أو تسرب، أو أعطال كهربائية.
قد تشير الانقطاعات المتكررة إلى وجود بعض المشكلات في الأسلاك أو أن الحمل ثقيل جدًّا.
تخطيط الاستبدال
تقييم الحاجة إلى استبدال قواطع التيار الكهربائي ذات الحماية من التيار الزائد (RCBO) القديمة أو المعيبة أو غير الموثوقة لأي سبب آخر.
سيساعد الاستبدال على ضمان استمرار الحماية من الأعطال وتجنب انقطاع التيار الكهربائي.
الأفكار النهائية
تتميز الأنواع المختلفة من قواطع التيار المتبقية (RCBO) بقدرات فريدة في مجال الحماية من التيار المتبقي، مما يجعل اختيار النوع الصحيح أمرًا بالغ الأهمية. وتلبي أنواع قواطع التيار المتبقية (RCBO) من الفئات A وB وAC وA وF احتياجات الاستخدامات المختلفة بفضل طرق الكشف الفريدة التي تتميز بها.
يجب على المستهلكين الانتباه إلى الحمل الكهربائي، ونوع التيار المتبقي، والتيار المقنن، والجهد، وسعة القطع، وعدد الأقطاب، وشهادات المنتجات قبل شرائها.
Certified products from reliable original manufacturers offer greater assurance regarding performance and regulatory compliance; you can choose شبكة CNTN الكهربائية with confidence.
الأسئلة الشائعة
ما هي الأنواع الرئيسية لقواطع الدائرة الكهربائية ذات الحماية من التيار الزائد (RCBO)؟
هناك أربعة أنواع من قواطع التيار المتبقي (RCBO)، وهي النوع AC والنوع A والنوع F والنوع B، وهي مصممة لتطبيقات محددة تتعلق بالتيار المتبقي.
ما الفرق بين قاطع الدائرة الكهربائية (RCBO) من النوع AC وقاطع الدائرة الكهربائية (RCBO) من النوع A؟
يُستخدم النوع AC للكشف عن التيارات المتبقية للتيار المتردد العادي، في حين أن النوع A قادر على الكشف عن التيارات المتبقية للتيار المستمر النبضي الصادرة عن الأجهزة الإلكترونية الحديثة.
متى ينبغي استخدام قواطع الدائرة الكهربائية ذات الحماية من الصدمات الكهربائية (RCBO) من النوع F؟
يمكن استخدام قواطع التيار المتبقّي من النوع F في بعض التطبيقات الإلكترونية التي تولّد تيارات متبقية بترددات مختلطة.
متى يكون من الضروري استخدام قاطع التيار المتبقي (RCBO) من النوع ب؟
قد تكون قواطع التيار المتبقية من النوع B ضرورية في الأنظمة الخاصة التي تتطلب الكشف عن التيارات المتبقية من التيار المتردد، والتيار المستمر النبضي، والتيار المستمر المستمر.
ما هو أفضل نوع من قواطع الدائرة الكهربائية ذات الحماية من التيار الزائد (RCBO) للاستخدامات السكنية؟
غالبًا ما يكون هذا النوع قابلاً للتطبيق في العديد من الدوائر الكهربائية السكنية الحديثة التي تحتوي على أجهزة إلكترونية، لكن ذلك يعتمد على مواصفات الجهاز.
كيف أختار التصنيف الصحيح لمفتاح RCBO؟
قبل اختيار قاطع الدائرة الكهربائية ذي الحماية من التيار المتبقي (RCBO)، تأكد من جهد الدائرة، وتيار الحمل، وقدرة القطع، والقيمة الاسمية للتيار المتبقي، وتكوين الأقطاب، ومتطلبات المعدات.
هل يمكن لمفتاح RCBO أن يوفر الحماية من الحمل الزائد والتسرب الأرضي؟
بالتأكيد. يجمع قاطع التيار المتبقي (RCBO) بين الحماية من التيار الزائد والحماية من التيار المتبقي في جهاز واحد، مما يضمن حماية الدوائر من أي أحمال زائدة وتسرب التيار إلى الأرض.
ما هي الشهادات التي يجب على المشترين التحقق منها عند شراء قواطع الدائرة الكهربائية ذات الحماية من التيار الزائد (RCBO)؟
يتعين على المشترين التحقق من جميع الشهادات والمعايير الكهربائية، وأدلة الشركة المصنعة، وتفاصيل الاختبارات للتأكد من مطابقة المنتجات لمتطلبات التركيب.
