Введение:
- 20A мини-автоматические выключатели (MCB) являются основными компонентами защиты и управления в малогабаритных системах распределения электроэнергии низкого напряжения. Они могут автоматически отключать питание, когда перегрузка или короткое замыкание неисправности в цепи, чтобы предотвратить повреждение оборудования, возгорание и другие аварии, связанные с безопасностью.
- Корпус нашего мини-выключателя 20A изготовлен из Огнестойкий материал класса A для предотвращения риска возгорания при высоких температурах.
- Кривая срабатывания миниатюрного автоматического выключателя может быть типа B, типа C или типа D. Различные кривые подходят для разных применений; например, кривая типа B подходит для бытового использования, кривая типа C подходит для небольших двигателей или коммерческого использования, а кривая типа D более подходит для промышленного использования.
- Наши мини-выключатели 20 А подходят для различных применений, включая освещение жилых помещений, сетевые выключатели, общественные здания, промышленные распределительные помещения, новые источники энергии, объекты общественного обслуживания и офисные здания.

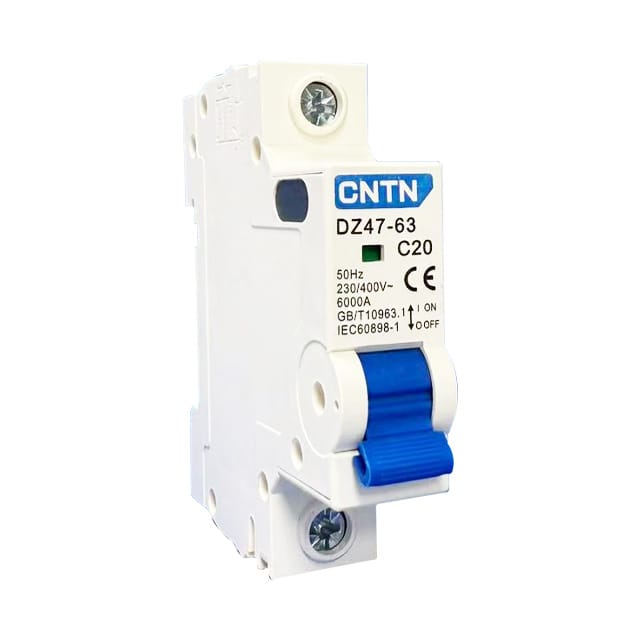

- 20 ампер от CNTN Electric миниатюрный автоматический выключатель очень компактен по размеру, что упрощает его установку. Его габаритные размеры составляют всего 7,7*6,5*1,7 см.
- CNTN Electric производит миниатюрные автоматические выключатели 20 А с высокой надежностью и качеством. Номинальный ток (А) этих миниатюрных автоматических выключателей составляет от 6 А до 63 А, а номинальное напряжение — 5–220 В переменного тока.
- Если вы хотите узнать актуальную цену на этот миниатюрный автоматический выключатель на 20 А, заполните форму внизу, чтобы получить наше предложение!

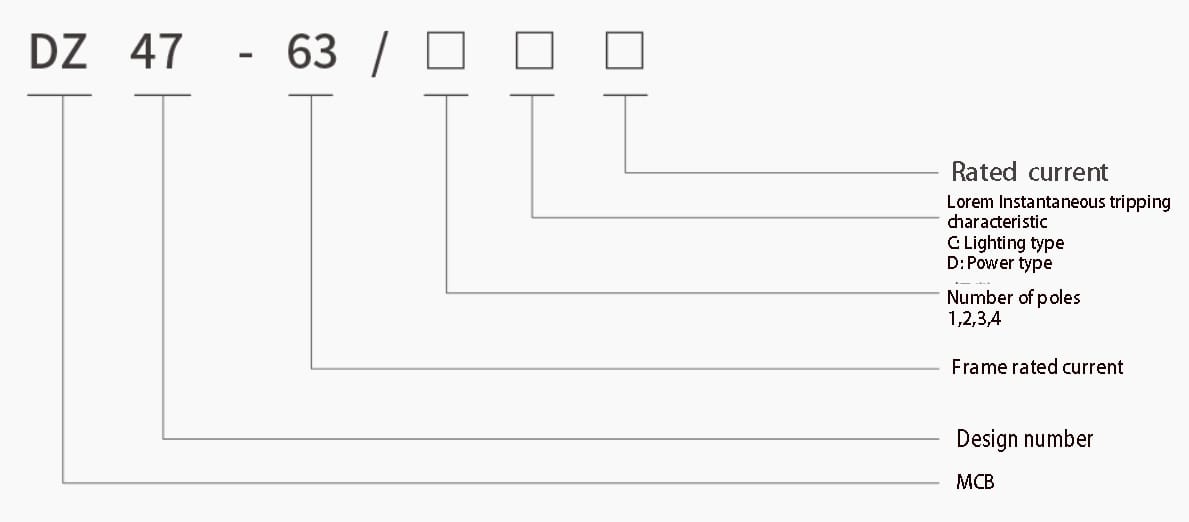

Инструкция по заказу:
| тип | Standart | EC/EN 60898-1 | |
| Электрические характеристики | Номинальный ток В | A | 1,2,4,6,10,16,20,25,32,40,50,63 |

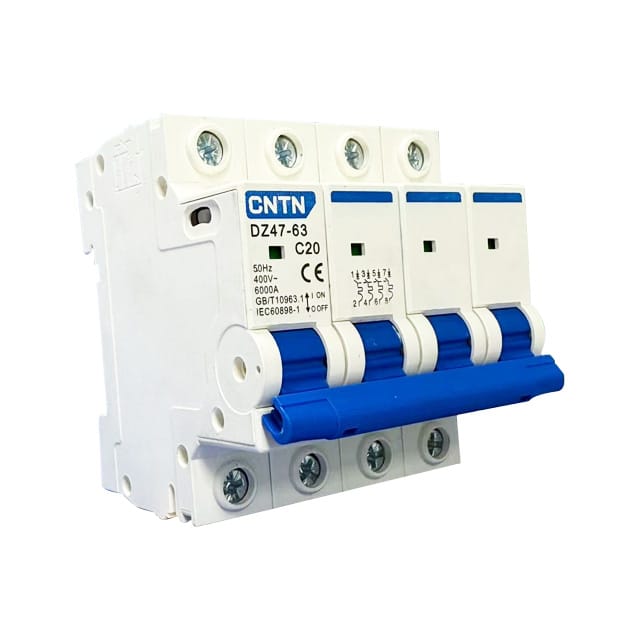

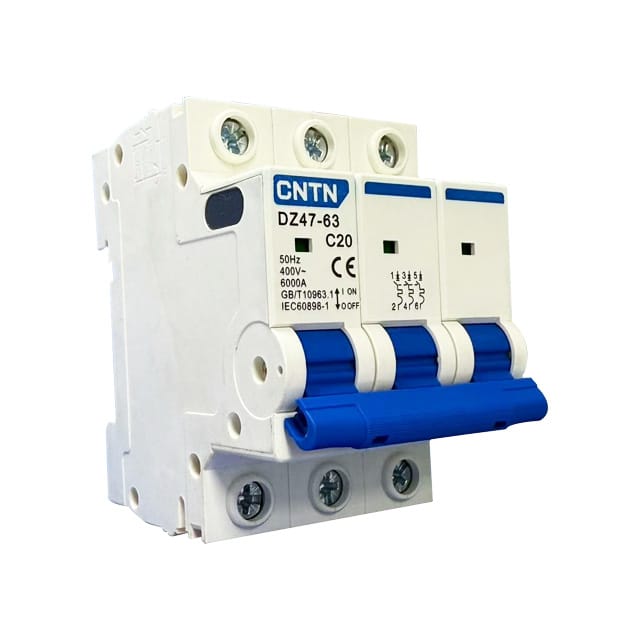

| Поляки | P | 1,2,3,4 | |
| Номинальное напряжение Ue | V | 230/400 | |
| Напряжение изоляции Ui | V | 500 | |
| Номинальная частота | Гц | 50/60 | |
| Номинальная разрушающая способность | A | 45,006,000 | |
| Номинальное импульсное выдерживаемое напряжение (1.2/50)Uimp | V | 4500(80)/6000(1-63) | |
| Испытательное напряжение диэлектрика при инд.частоте в течение 1 мин. | Kv | 2 | |
| Степень загрязнения | 2 | ||
| Термомагнитная характеристика выпуска | BCD | ||
| Механические характеристики | Срок службы электрооборудования | 8000 | |
| Механический срок службы | 20000 | ||
| Степень защиты | IP20 | ||
| Контрольная температура для настройки термоэлемента | ℃ | 30 | |
| Температура окружающей среды | ℃ | -5~+40 | |
| (со средним дневным значением≤35℃) | |||
| Температура хранения | ℃ | -25~+70 | |
| Инсталлятор | Тип клеммного соединения | Кабельная/штыревая шина | |
| Размер клеммы сверху / снизу для кабеля | мм² | 25 | |
| AWG | 18-3 | ||
| Размер клемм сверху / снизу для шин | мм | 25 | |
| AWG | 18-3 | ||
| Момент затяжки | N*m | 2 | |
| In-Ibs | 18 | ||
| Монтаж | На DIN-рейку EN 60715 (35 мм) с помощью быстрого зажима | ||
| Соединение | Сверху или снизу |
Габаритные и установочные размеры (мм)
